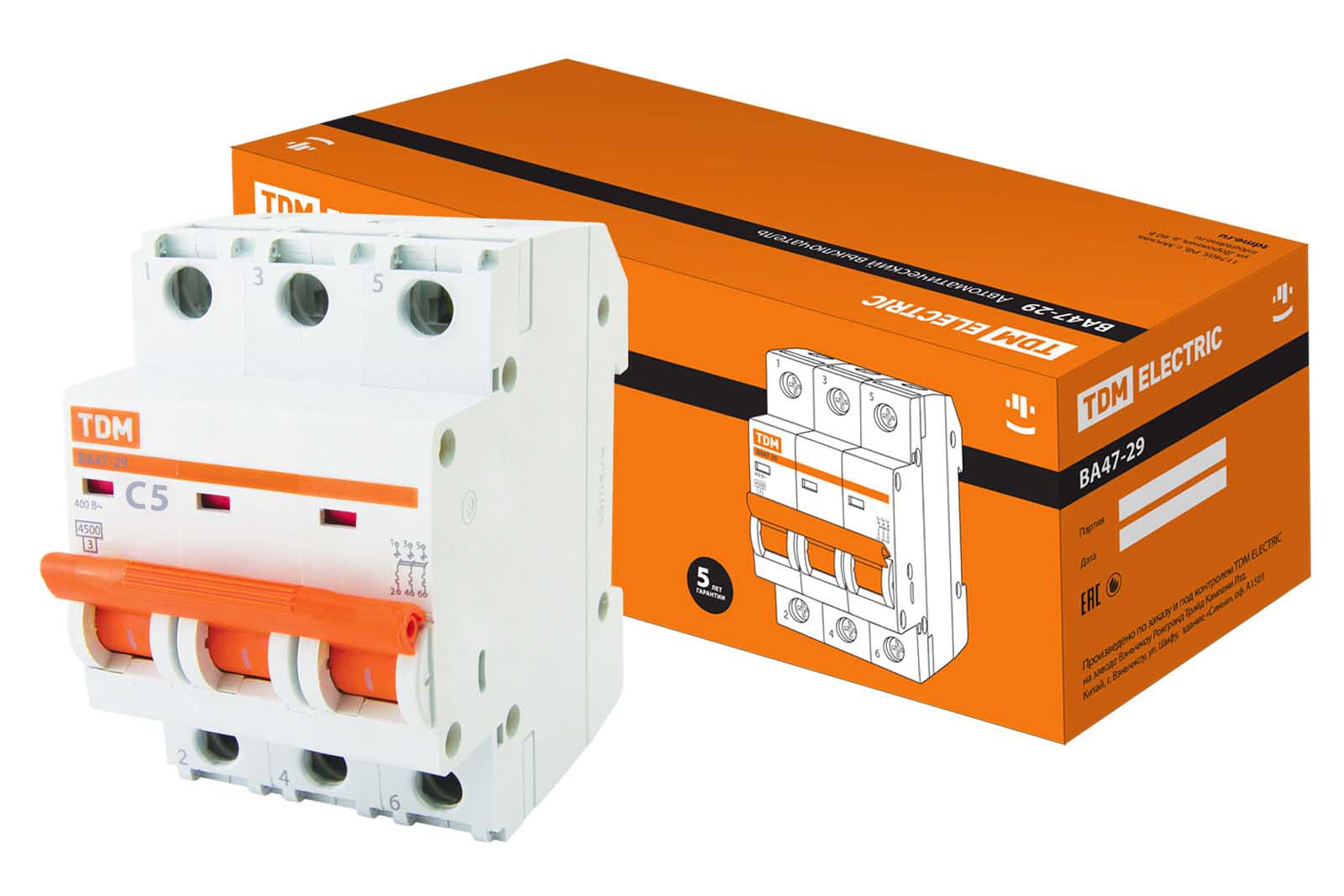

Маркировка
- Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
- Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
- порог отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
- B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
- С – ток в цепи в 5-10 раз больше номинального (т. е. автомат на 16 А отключит цепь при токе 80-160 А). Используют в современном жилом строительстве и в офисных сетях.
- D – ток в цепи в 10-14 раз больше номинального (т. е. автомат на 16 А отключит цепь при токе 160-224 А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
- Номиналь
