Назначение:

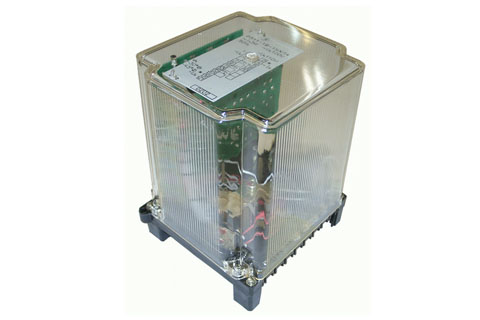

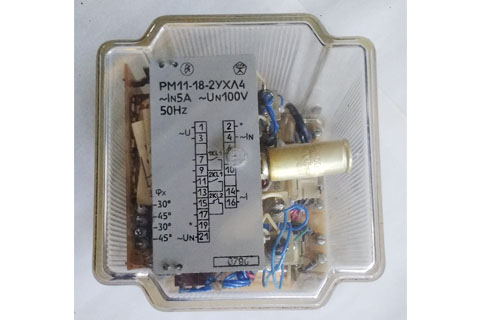

- реле направления мощности серии РМ-11 применяются в схемах релейной защиты в качестве органа направления мощности. Выполнены на базе микросхем и предназначены для замены индукционных реле направления мощности типа РБМ, имеющих ряд принципиальных недостатков, таких, как наличие самохода и вибрация контактных систем, низкая механическая устойчивость;
- реле РМ-11 имеет два дискретно устанавливаемых угла максимальной чувствительности: –30° и -45°. Применяется в направленных токовых защитах от междуфазных КЗ.
- величина характеристического угла (jх) при Uн и Iн равна -30°, -45°;
- номинальный ток — 5 А;
- напряжение питания — ~100 В;
- напряжение срабатывания реле — не более 0,25 В;
- климатическое исполнение и категория размещения по ГОСТ 15150-6 — УХЛ4.
