Назначение
• Для оконцевания бронированных металлическими лентами кабелей с пластмассовой (ПВХ и СПЭ) изоляцией на напряжение до 1 кВ.
Применение
• С кабелями типов АВБбШв, АПвБбШв, АПвБбШп, ВБбШв, ПвБбШв, ПвБбШп и их аналогами.
Материал
• Полиолефин, модифицированный потоком быстрых электронов.

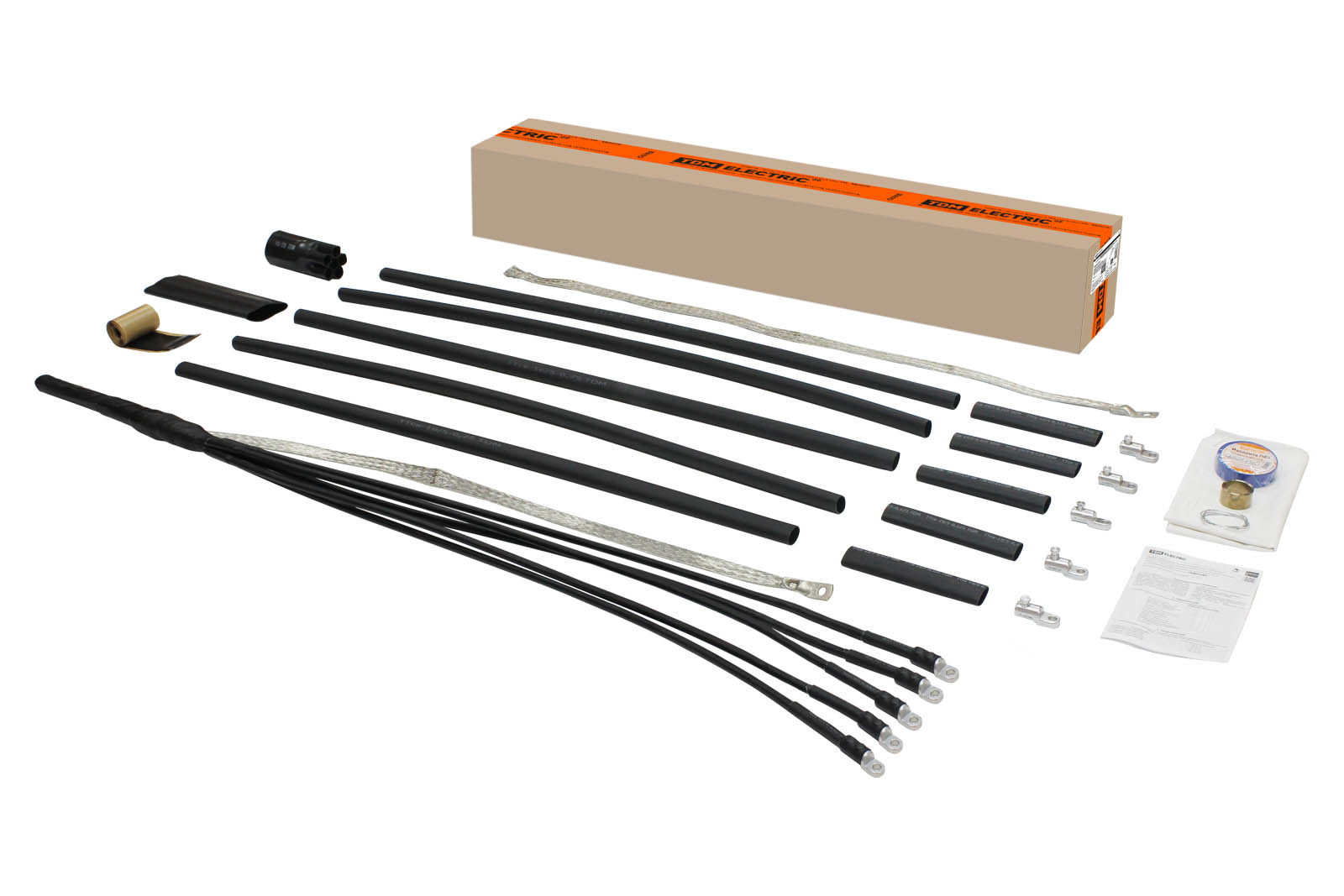

Конструкция
• Термоусаживаемая перчатка.
• Термоусаживаемые трубки по количеству жил кабеля.
• Термоусаживаемые трубки на наконечники по количеству жил кабеля.
• Узел непаянного заземления.
• Термоусаживаемая трубка на узел заземления.
• Болтовые наконечники.
Структура условного обозначения
4ПКВНтпБ1-70/120-Б
• 4 – количество жил в кабеле, с которым применяется муфта
• П – тип изоляции кабеля – пластмассовая
• К – концевая
• В – для внутренней установки
• Н – для наружной установки
• т – на основе термоусаживаемых изделий
• п – в конструкции применена термоусаживаемая перчатка
• Б – для бронированного кабеля
• 1 – на напряжение 1 кВ
• 70/120 – диапазон сечения жил кабеля, мм2
• Б – в комплекте с болт. наконечниками
